水簾式噴漆室

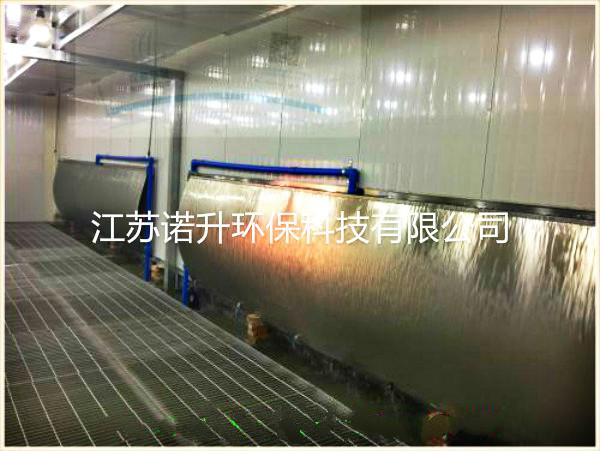

水簾式噴漆室利用流動的簾狀水層來收集并帶走漆霧，簾狀水層一般設置在喊漆霧空氣流的正前方，在橫送風的噴漆室內，水簾像布簾一樣垂放在操作者的正前方的壁上，大型上送下抽風噴漆室內水簾被布置在室底，斜坡放置?？捎盟锰峁┎粩嘌h(huán)的水，并將水提高到一定的揚程后，從多個支管噴頭中噴出，水打在擋板上就形成瀑布狀的水簾，當懸浮咋空氣中的油漆粒碰到水簾時，就會被下沖的水沖掉，當帶著油漆顆粒的空氣在水簾附件突然改變流向時，在離心力的作用下，漆粒也會被拋入水簾而被吸收，在干式噴漆室安裝過濾裝置的類似位置，設置流動的水簾來收集并帶走漆霧。

水簾噴漆室的室壁不易污染，處理漆霧效果較好，結構簡單，安裝水平要求較高，含漆霧的廢氣轉化為含漆霧的廢水，形成二次污染，廢水必須進行再處理。另外，由于使用大面積水簾，水的蒸發面積大，室內空氣濕度大，可能影響噴涂層的裝飾質量。

水簾裝置是在幾塊活動懸掛的金屬板上部設置溢流槽，使水溢流在水簾板上，形成密實的水膜，并在水槽吸封口處形成第一道水簾。

空氣沖洗槽是由固定在外殼的四個半圓弧筒相對構成，在圓筒上部設置溢流槽，當溢流槽住滿水后，就在半圓筒間隙之間形成四級密實的水簾，半圓筒的圓弧能減少氣體流動的阻力。沖洗槽內，最佳的氣體流速為5-6.5m/s，含漆霧的空氣經過吸風口處第一級水簾沖洗，然后漆霧沖洗槽內，再經過四級水簾沖洗，與水充分混合，黏附在水中流至水槽中積存。

多級水簾過濾器處理漆霧效果高達90%-95%，清掃工作量小，但過濾器的高度尺寸較大。適用于除縱向抽風意外的各類噴漆室。
