旋流噴淋塔，又稱旋流板塔，是20世紀70年代初在我國成功開發并在工業上廣泛應用的一種新型塔板。托盤的形狀就像一個固定的風車葉片。當煙氣通過風機葉片時，它會改變流向，拉長路徑，并產生離心運動，產生離心力。同時，上方有一個噴霧系統，液體通過中間的盲板分布到每個葉片上，形成一層薄薄的液體層，隨著向上旋轉的氣流進行攪拌，并噴射成細小的液滴。液滴被甩到塔壁后，由于重力作用被收集到集液罐中，并通過溢流裝置流向下一個塔板的盲板區，除霧除塵效果更加顯著，除霧效率可達90%以上。

旋流噴淋塔的設計旋流噴霧塔在各種力的作用下工作，過程復雜。目前沒有計算方法，各廠家的設計也不盡相同。但在設計中應注意以下問題:①壓力損失隨入口速度的增加呈指數增加。這是因為阻力損失與入口速度的平方成正比。②收集磨粒時，旋風塔的磨損一般會隨著入口速度的增加而增加。這是因為腐蝕速率與入口速度的立方成正比，也就是說，如果顆粒物質的入口速度加倍，管道內壁的腐蝕速率將是原來的八倍。③當用于易碎(易破碎或破碎)的顆粒或會被冷凝的顆粒時，增加入口速度可能會使顆粒變小，這將對顆粒的收集產生負面影響。一般情況下，入口風速設計為14-24m/s，長徑比為3-6。直徑越大，塔內速度越慢，離心力越小，處理效果越差，因此直徑一般設計不超過900毫米。然而，直徑越小，過濾面積越小，處理后的空氣量越小。為滿足處理要求，常采用多塔并聯方式。

在材料的選擇上，可以選擇不銹鋼、碳鋼或聚丙烯塑料材料，由于磨損較大，它們往往使用金屬材料和較厚的板材進行生產。

旋流噴淋塔的特點

1。與填料塔相比，旋流噴霧塔的壓力損失較小。2.旋風噴霧塔處理粉塵時，在離心力和慣性的作用下，粉塵顆粒會被甩到筒壁上，處理粉塵時不易堵塞。3.在一定范圍內離心力越大，除塵效果越好，所以旋風噴霧塔可以允許更高的風速和更小的尺寸。4.成本相對較高。

旋流噴霧塔有多種設計風格，各有其特點和優缺點?，F(xiàn)在，讓我們來介紹一下旋流噴淋塔的結構和特點:

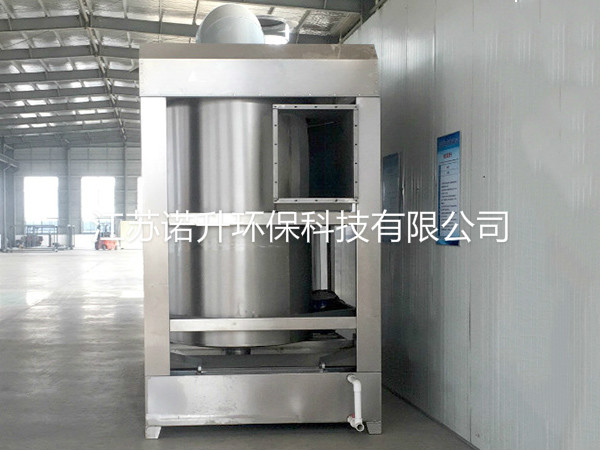

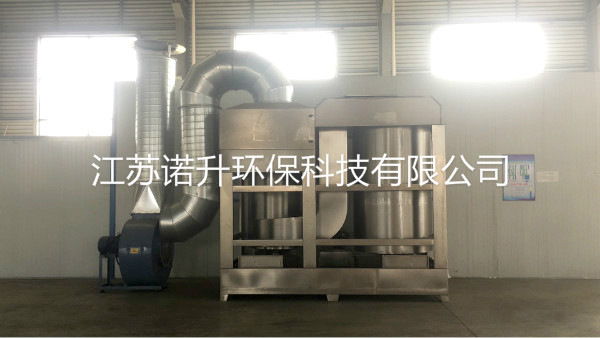

我們的旋流噴霧塔主要分為兩層，一個旋流層和一個噴淋層。旋風層通過并聯旋風筒增加了處理后的氣體體積，可有效降低占地面積和設備高度。設備工作時，粉塵通過旋風層，大部分粉塵得到有效處理，剩余粉塵進入第二噴層，一般為粒徑較小的粉塵；噴淋層設有填料，增加吸收面積，有效吸收殘留粉塵，最后除霧后排出潔凈氣體。雙層設計充分利用了填料塔和旋流板塔的優點，避免了各自的缺點。解決了旋風塔中細顆粒處理不理想和填料塔容易堵塞的問題。兩者的結合可應用于各種除塵除霧場景，尤其在去除漆霧和其他容易堵塞包裝的塵霧方面有很大優勢。
